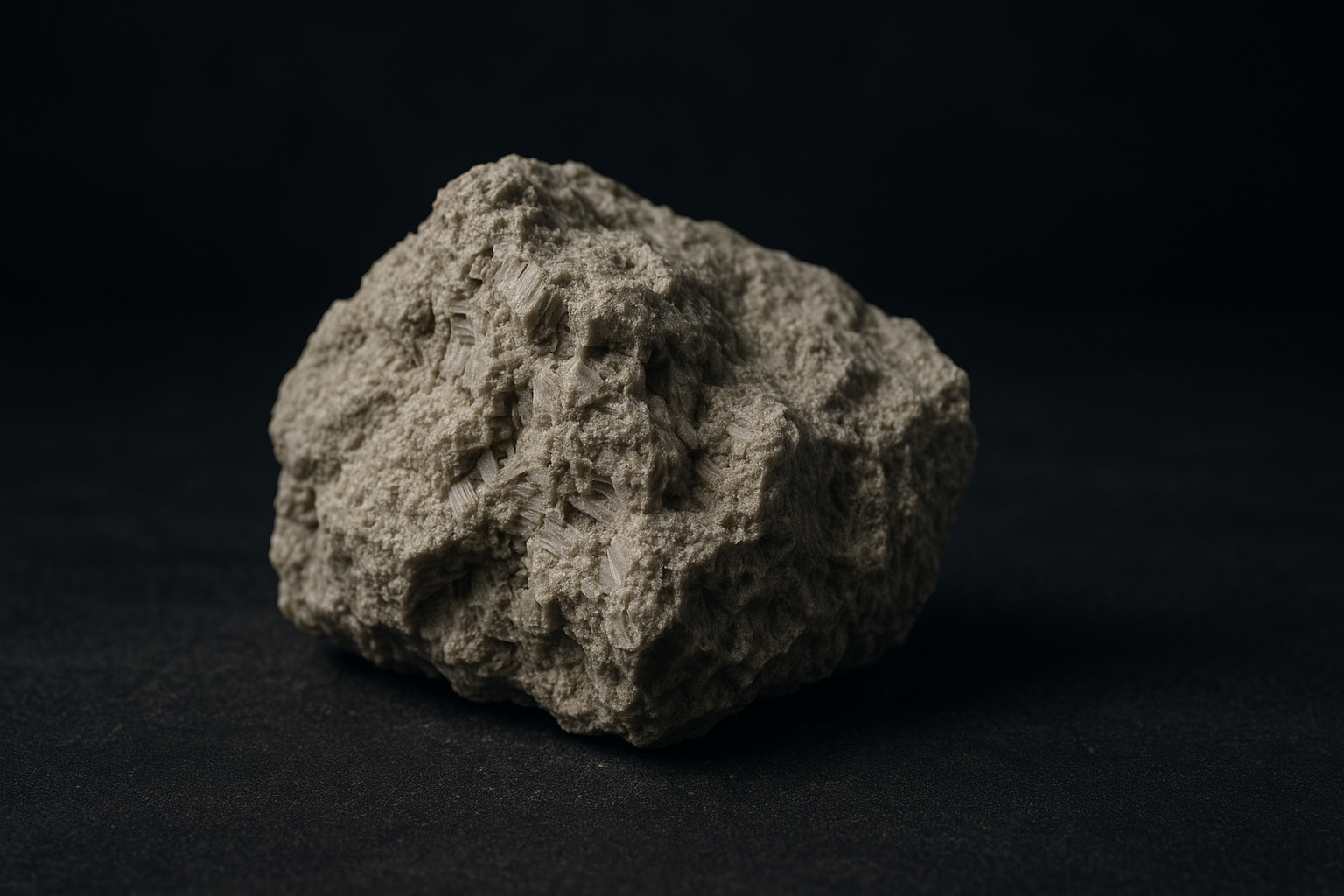

반도체 공정 흡착 보조용 제올라이트

반도체 공정 흡착 보조에서 어떤 문제가 발생하는가

반도체 팹(fab)의 배기·정제 라인에서는 식각(etch)·세정·포토리소그래피·CVD 공정에서 발생하는 유기용제 증기(IPA, 아세톤, PGMEA, 시너 류 VOC), 미량 산성·염기성 가스(AMC, airborne molecular contamination), 그리고 공정 공기 중 수분(humidity)이 지속적으로 관리 대상이 됩니다. 칩이 직접 닿는 공정 약품·가스 라인은 UHP(초고순도) 영역으로 별도 관리되며, 본 페이지가 다루는 것은 그 후단의 배기·환경관리(facility/abatement) 라인입니다. 이 영역에서는 활성탄·합성 분자체(13X, 4A 등)가 주력 흡착재로 쓰이지만, 저농도 VOC의 1차 부하 분산, 흡습 완충, 스크러버 전단 프리필터 등 보조 흡착 단계에서는 내열성과 재생성이 좋은 무기 흡착재가 별도로 검토됩니다.

이 영역의 난점은 흡착 성능이 단일 물성이 아니라 운전 조건의 조합으로 결정된다는 점입니다. 구체적으로 (1) 대상 분자의 극성과 동역학 직경(IPA ≈ 4.7Å, 아세톤 ≈ 4.6Å 수준의 소형 극성 분자 vs. 톨루엔·자일렌 같은 소수성 대형 분자), (2) 공탑선속도(EBV)와 그에 따른 체류 시간(EBCT), (3) 상대습도(RH)로 인한 수분의 경쟁 흡착, (4) 운전 온도가 좌우합니다. 친수성 흡착재는 고습 조건에서 수분이 활성 자리를 점유해 VOC 용량이 떨어지고, 소수성 활성탄은 가열 재생 시 발화·열화 위험이 있어, 흡착 보조 소재는 기공 크기·친수/소수 특성·내열성을 공정 조건에 맞춰 선택해야 합니다. 다시 강조하면, 제올라이트는 칩 접촉용 UHP 소재가 아니라 배기·환경관리 라인의 보조 흡착·완충재로 한정해 검토하는 것이 적절합니다.

왜 천연 클리놉틸로라이트가 흡착 보조재로 검토되는가

천연 클리놉틸로라이트는 4.0–7.0 Å의 균일한 미세기공(2차원 채널계)과 양이온교환 특성(CEC 1.6–2.0 meq/g)을 갖는 결정질 알루미노실리케이트(HEU형 골격)입니다. 기공 직경이 소형 VOC 분자(IPA·아세톤)와 물 분자(~2.6Å) 크기 범위에 있어, 분자체 효과(molecular sieving)와 채널 내 물리흡착(반데르발스 응축)이 함께 작동합니다. 골격의 Al 치환으로 음전하가 생기고 이를 상쇄하는 교환성 양이온(Ca²⁺, K⁺, Na⁺)이 존재해 표면이 친수성을 띠므로, 물 분자와 극성 VOC에 대한 친화도가 높아 가스류의 수분 완충(흡습)재로도 검토됩니다.

다만 이 친수성은 양날의 검입니다. 미개질 천연 클리놉틸로라이트는 (1) 톨루엔·자일렌 같은 소수성 대형 VOC에 대한 포집력이 활성탄보다 약하고, (2) 고습(RH) 조건에서 수분이 VOC와 경쟁 흡착해 유효 용량을 낮춥니다. 따라서 소수성 VOC 비중이 큰 배기에서는 양이온 계면활성제 등으로 표면을 소수화 개질하거나 활성탄과 하이브리드로 구성하는 것이 전제됩니다. 실제로 Asgharzadeh 등(MethodsX, 2025)은 양이온 계면활성제로 표면 개질한 클리놉틸로라이트가 미개질 대비 유기 VOC 흡착 성능을 끌어올릴 수 있음을 보고했습니다.

KMIZEOLITE의 천연 클리놉틸로라이트는 순도 97%로 미국 네바다주 아마고사 밸리 광산에서 채굴·가공되며, 비표면적 40.0 m²/g, 비중 1.89, pH 안정 범위 3.0–10.0을 갖습니다. 특히 골격 구조가 약 700°C까지 안정해 가열 탈착(thermal regeneration) 기반 재생 운전을 견디는 점이 산업용 흡착 보조재로서의 장점입니다. De Gennaro 등(Environmental Science and Pollution Research, 2024)도 천연 클리놉틸로라이트의 비표면적이 광산별로 약 13–35 m²/g 범위이며 골격 구조가 약 700°C까지 안정하게 유지된다고 정리해, 가열 재생형 가스 정제 활용 가능성을 뒷받침했습니다.

흡착 메커니즘 측면에서 "Zeolites in Adsorption Processes"(Chemical Reviews, 2022)는 제올라이트의 기공 기하학과 골격 Si/Al 비가 분자 선택성과 가스 분리 성능을 결정한다고 종합했고, Cataldo 등(Materials, 2024)은 천연 클리놉틸로라이트를 포함한 제올라이트의 악취·VOC 가스 흡착 거동을 실험적으로 비교해 기공·표면 특성에 따른 선택적 포집을 확인했습니다. 가스류에 수분 완충까지 요구된다면 Sahin 등(Building and Environment, 2020)의 리뷰가 클리놉틸로라이트의 VOC·습도 동시 관리 거동을 정리해 참고가 됩니다.

KMIZEOLITE 핵심 물성

항목	값
클리놉틸로라이트 순도	97%
양이온교환용량 (CEC)	1.6–2.0 meq/g
비표면적	40.0 m²/g
기공 직경	4.0–7.0 Å
pH 안정 범위	3.0–10.0
경도	4.0–5.0 Mohs
열 안정성	700°C
비중	1.89
벌크 밀도	45–54 lbs/ft³
인증	OMRI KMI-10365, FDA GRAS (21 CFR 182.2729), TSCA, EN-71-3

반도체 공정 흡착 보조 적용 예시

아래는 반도체 배기·환경관리(facility/abatement) 라인에서 천연 클리놉틸로라이트가 보조 흡착재로 검토되는 대표 시나리오입니다. 모두 칩 접촉 공정이 아닌 후단 환경관리 영역입니다.

• 스크러버 전단 프리필터: VOC·산성 가스 습식/약품 스크러버 앞단에 제올라이트 충전층을 두어 1차 부하(특히 친수성 극성 VOC·수분)를 분산하고, 후단 흡수액·약품 소모와 미스트 부하를 줄이는 방식
• 저농도 VOC 흡착 충전층(컬럼): IPA·아세톤·PGMEA 등 저농도 극성 유기용제 증기를 고정층 컬럼에서 물리흡착하고, 약 700°C 내열성을 활용해 가열 탈착(온도 스윙)으로 재생하는 방식. 소수성 VOC가 많으면 표면 개질형 또는 활성탄 하이브리드를 적용
• 수분 완충(가스 건조 보조): 친수성 기공으로 공정 가스류·압축공기의 수분 피크(RH 변동)를 완충해 후단 합성 분자체(13X/4A)·건조기 부하와 재생 빈도를 안정화하는 방식
• 활성탄 하이브리드 베드: 활성탄 층과 제올라이트 층을 직렬로 층상 배치해, 소수성 VOC는 활성탄이·친수성 VOC와 수분은 제올라이트가 분담 포집하고 가열 재생은 제올라이트 층 위주로 운용하는 방식
• 악취·미량 가스 완충: 작업환경·시설 배기의 저농도 악취 성분(암모니아성·황계 등)을 보조적으로 완충하는 방식. Cataldo 등(2024)이 천연 클리놉틸로라이트의 악취·VOC 흡착을 보고
• 파일럿 검증: 실제 배기 가스 조성·유량·습도 조건에서 소량 샘플로 파과(breakthrough) 시점, EBCT, 재생 사이클별 회복률을 사전 확인하는 방식

권장 입도 및 제품 규격

가스상 흡착 충전층에서는 압력 손실(차압)과 물질전달의 균형이 핵심이므로, 분말(100 mesh)보다 입상형(8×14~30×50 mesh)이 일반적으로 검토됩니다. 입자가 작을수록 외부 물질전달 계수가 커져 파과는 늦어지지만 충전층 차압(Ergun 관계상 입경의 역수에 민감)이 급격히 증가하므로, 허용 차압·송풍 동력과 함께 입도를 정합니다. 입상형은 충전층 통기성을 확보하면서 외부 표면적과 접촉 시간(EBCT)을 유지하는 절충점입니다. 미세 분진 포집·혼합·코팅용으로는 Powder(100 mesh)를 사용합니다. 아래 표를 참고하여 운전 방식에 맞는 제품군을 선택하세요.

제품군	메시	입자 크기	대표 용도
Powder	100 mesh 이하	<150μm	포졸란, 사료, 분말 흡착
Fine Granule	30×50 mesh	0.3–0.6mm	수처리, 여과, 토양
Medium Granule	14×40 mesh	0.4–1.4mm	여과층, 깔짚, 바닥재
Coarse Granule	8×14 mesh	1.4–2.4mm	수영장, 제설, 대형 여과
Extra Coarse	4×8 mesh	2.4–4.8mm	충전층, 에어 스크러버

→ 메시 사이즈별 제품 보기 · 용도별 제품 선택 가이드

파일럿 테스트 및 현장 검토 포인트

반도체 배기·정제 라인에 흡착 보조재로 적용할 때 아래 항목을 반드시 함께 확인해야 합니다. 카탈로그 용량값이 아니라 현장 가스 조성에서 측정한 파과 데이터로 설계하는 것이 원칙입니다.

1. 가스 조성 파악: 대상 VOC 종류(극성/소수성 구분)·농도(ppmv), 산성/염기성 미량 가스(AMC) 공존 여부, 상대습도(RH)를 분석합니다. 소수성 VOC·고습 비중이 크면 미개질 클리놉틸로라이트 단독은 부적합하고 개질형·활성탄 하이브리드를 전제합니다
2. 설계 기준: 공탑선속도(EBV)와 접촉 시간(EBCT)을 설정해 충전층 높이·단면적을 산정합니다. EBCT가 짧으면 물질전달대(MTZ)가 길어져 조기 파과가 발생하므로, 파일럿에서 EBCT를 변화시키며 파과 거동을 확인합니다
3. 운전 조건: 운전 온도·차압(ΔP)을 측정하고 파과 곡선(breakthrough curve)으로 흡착 용량과 교체·재생 시점을 도출합니다
4. 재생성 평가: 약 700°C 내열성을 활용한 가열 탈착(온도 스윙) 후 사이클별 흡착 용량 회복률과 누적 저하(capacity fade)를 시험합니다
5. 경쟁 흡착·습도 영향: 친수성으로 인한 수분의 경쟁 흡착이 VOC 포집 용량에 미치는 영향을 RH 구간별로 정량화합니다
6. 분야 특이사항: 제올라이트는 칩 접촉용 UHP 소재가 아니라 배기·환경관리 라인의 보조 흡착재이며, 활성탄·합성 분자체와의 하이브리드 구성으로 역할을 분담하는 것이 일반적입니다

가스상 흡착 운전에서 온도 변수가 결정적임은 여러 사례가 일관되게 보여줍니다. Davarpanah 등(Journal of Environmental Management, 2020)은 천연 클리놉틸로라이트의 가스(CO₂) 물리흡착량이 온도 상승에 따라 감소함을 보고해, 저온 흡착·고온 재생의 온도 스윙 설계가 핵심임을 시사합니다. 표면 개질 측면에서는 Asgharzadeh 등(MethodsX, 2025)이 양이온 계면활성제로 소수화 개질한 클리놉틸로라이트가 유기 VOC 흡착 성능을 높일 수 있음을 제시했고, Cataldo 등(Materials, 2024)은 천연 클리놉틸로라이트를 포함한 제올라이트군의 악취·VOC 가스 흡착 선택성을 실험적으로 비교했습니다. VOC·습도 동시 관리 설계 시 Sahin 등(Building and Environment, 2020)의 환경 적용 리뷰가 운전 변수 정리에 참고가 됩니다.

→ TDS (제품 데이터시트) 확인 · MSDS (안전보건자료) 확인

반도체 공정 흡착 보조 FAQ

제올라이트를 반도체 칩에 직접 닿는 초고순도 소재로 쓸 수 있나요?

아닙니다. 천연 클리놉틸로라이트는 칩 접촉용 UHP(초고순도) 소재가 아니라, 배기·정제 라인의 VOC·수분·미량 가스 흡착 보조재로 한정해 검토하는 것이 적절합니다. 스크러버 전단 프리필터, 저농도 VOC 흡착 충전층, 수분 완충재 등 환경관리(facility/abatement) 영역이 주 용도이며, 칩 접촉 공정 약품·가스 라인을 대체하는 소재가 아닙니다.

미개질 천연 클리놉틸로라이트는 어떤 VOC에 효과적이고 어떤 한계가 있나요?

미개질 천연 클리놉틸로라이트는 친수성 골격이라 물 분자와 IPA·아세톤 같은 극성·소형 VOC에 상대적으로 친화적이지만, 톨루엔·자일렌 등 소수성 대형 VOC 포집력은 활성탄보다 약합니다. 또한 친수성 때문에 고습 조건에서는 수분이 경쟁 흡착해 VOC 용량을 낮춥니다. 소수성 VOC 비중이 크면 양이온 계면활성제 등으로 표면을 소수화 개질하거나(Asgharzadeh 등, 2025) 활성탄과 층상 하이브리드 베드로 구성하는 것이 일반적입니다.

활성탄과 비교해 어떤 장점이 있나요?

천연 클리놉틸로라이트는 골격 구조가 약 700°C까지 안정해 가열 탈착(thermal desorption) 기반 재생 운전을 견디고, 친수성 기공으로 수분 완충과 흡습에 유리합니다. 반면 소수성 유기물 포집력과 단위 비표면적은 활성탄이 우수한 경우가 많아, 두 소재를 층상으로 구성한 하이브리드 베드로 친수성·소수성 화합물을 분담 포집하는 방식이 흔히 검토됩니다.

흡착 충전층에 적합한 입도(메시)는 무엇인가요?

가스상 충전층은 압력 손실과 통기성을 위해 입상형 Fine~Coarse Granule(8×14~30×50 mesh)이 일반적으로 검토됩니다. 입자가 작을수록 외부 물질전달이 빨라 파과는 늦지만 압력 손실이 커지므로, EBCT·허용 차압을 함께 보고 입도를 정합니다. 미세 분진 포집·혼합용으로는 Powder(100 mesh)를 사용합니다. 용도별 제품 선택 가이드를 참고하세요.

흡착재 교체·재생 주기는 어떻게 정하나요?

대상 가스 농도·유량·상대습도에 따라 달라지며, 파일럿에서 파과 곡선(breakthrough curve)과 EBCT(체류 시간)를 측정해 교체 시점을 도출하고, 약 700°C 가열 탈착 후 사이클별 흡착 용량 회복률을 평가해 재생 주기를 결정하는 것이 바람직합니다. 운전 온도가 높을수록 물리흡착 평형 용량은 감소하므로(Davarpanah 등, 2020) 흡착-재생 온도 스윙 설계가 핵심입니다.

테스트용 샘플을 받을 수 있나요?

네, KMIZEOLITE는 실제 적용 검토를 위한 샘플 제공을 지원합니다. 샘플 요청 페이지에서 대상 가스 조성(VOC 종류·농도), 유량, 상대습도, 희망 입도를 남겨주세요.

문의 및 샘플 요청

반도체 공정 흡착 보조용 제올라이트 분야에 제올라이트 적용을 검토 중이시라면, 아래 채널을 통해 문의해 주세요.

• 샘플 요청
• 기술자료 문의
• 벌크 견적 요청

안내사항

현장 조건, 규정, 시험 결과에 따라 적용 여부가 달라질 수 있습니다. 실제 적용 전에는 반드시 현장 조건에 맞는 시험 검토가 선행되어야 합니다. 제올라이트는 해당 분야의 만능 해결책이 아니라, 기존 공정을 보조하는 소재로 이해하는 것이 적절합니다.
