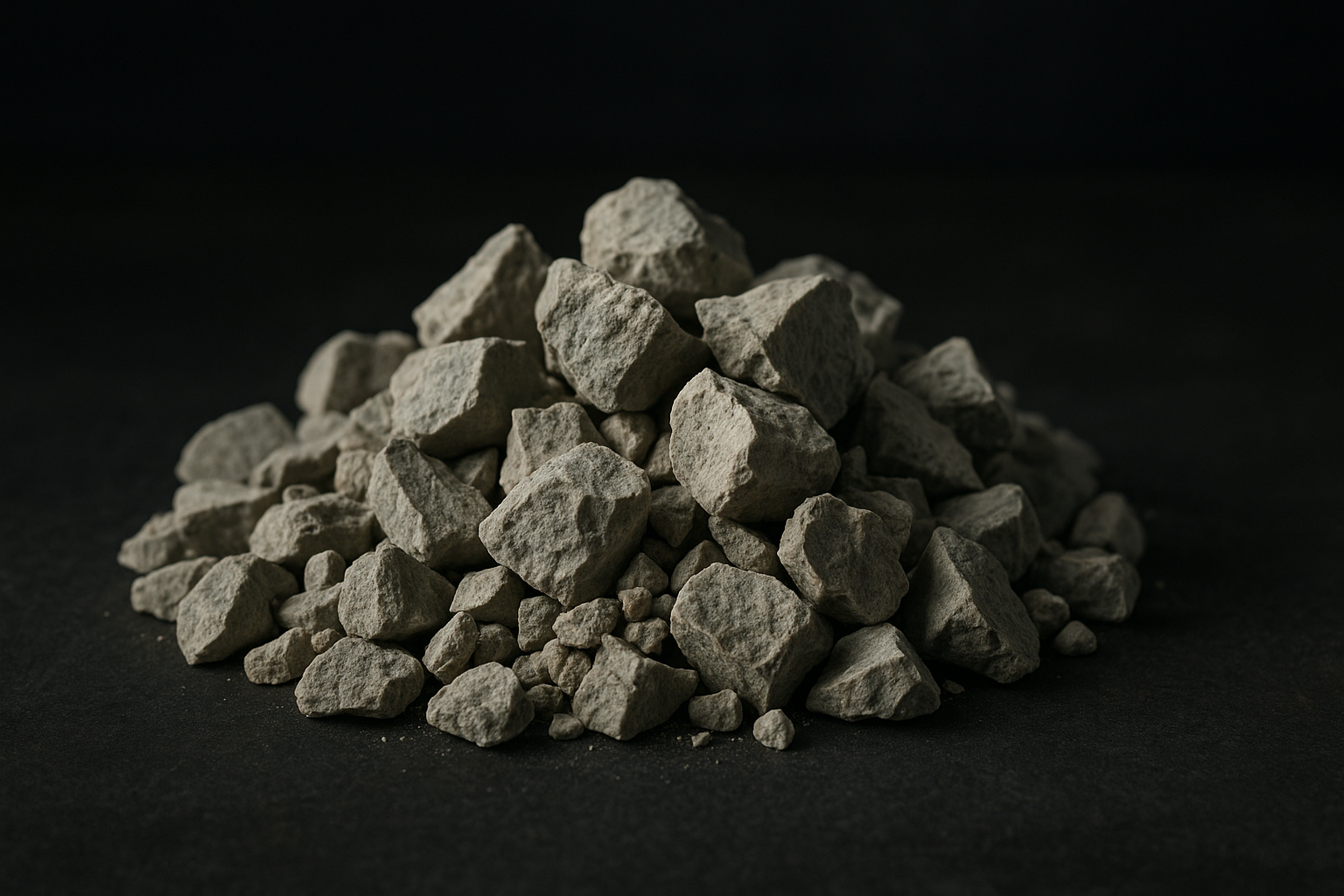

흡착탑 충진재용 제올라이트

흡착탑 충진재 현장에서 실제로 부딪히는 문제

고정층(fixed-bed) 흡착탑은 배가스·공정 배기·악취 가스를 충진재 층에 통과시켜 오염 성분을 포집하는 설비입니다. 현장에서 충진재를 선정·운영할 때 반복적으로 부딪히는 문제는 다음과 같습니다. 첫째, 압력손실(차압) 관리입니다. 충진재 입도가 너무 작으면 층 차압이 급증해 송풍기 부하와 전력비가 올라가고, 입도 분포가 고르지 못하면 채널링(편류)이 생겨 일부 층만 가스와 접촉합니다. 둘째, 파과(breakthrough) 시점 예측입니다. 충진재의 흡착용량이 소진되면 출구 농도가 급격히 상승하는데, 교체·재생 주기를 잘못 잡으면 배출허용기준을 초과하거나 반대로 멀쩡한 충진재를 조기 폐기하게 됩니다.

셋째, 고온·고습 운전 조건입니다. 도장 부스 배기, 건조로 배기, 인쇄·접착 공정 배기처럼 온도가 높고 수분이 많은 가스에서는 흡착제가 수분과 경쟁 흡착을 일으켜 목표 성분(VOC·악취·CO₂)의 제거 효율이 떨어집니다. 활성탄 충진재는 이런 조건에서 발열·발화 위험과 잦은 교체 비용이 부담이 됩니다. 이 때문에 비가연성이면서 열·수분 안정성이 높은 무기계 충진재를 보조층 또는 대체층으로 검토하는 사례가 늘고 있습니다.

왜 흡착탑 충진재로 클리놉틸로라이트가 작동하는가

천연 클리놉틸로라이트가 흡착탑 충진재로 검토되는 이유는 이 분야 특이적인 세 가지 메커니즘 때문입니다.

1) 분자체(molecular sieve) 효과 — 기공 4.0–7.0 Å. 클리놉틸로라이트(HEU형)의 결정은 8원환·10원환 채널이 교차하는 2차원 기공계를 가지며, 유효 기공 직경은 4.0–7.0 Å입니다. 이는 물 분자(약 2.6 Å), 암모니아(약 2.6 Å), CO₂(약 3.3 Å), 그리고 다수의 휘발성 유기화합물(VOC) 분자가 통과·포집되는 크기입니다. 이 채널이 격자 전체에 규칙적으로 분포해, 가스 분자가 입자 내부 표면(비표면적 40.0 m²/g)까지 침투하면서 반데르발스 힘에 의한 물리흡착이 일어납니다. 활성탄(비표면적 800–1,500 m²/g)보다 절대 표면적은 작지만, 기공 크기가 결정 구조로 고정돼 있어 고분자 타르·검댕에 의한 기공 막힘이 상대적으로 덜하고 흡착 선택성이 분자 크기로 정해진다는 점이 분자체 충진재의 특징입니다. 포름알데히드 같은 소분자 VOC가 천연 클리놉틸로라이트 기공에 흡착됨은 가스상 실험으로 보고되어 있습니다(Kalantarifard 외, 2016).

2) 극성·이온교환 부위 — CEC 1.6–2.0 meq/g. 골격 Si⁴⁺ 자리가 Al³⁺로 치환되면서 생기는 격자 음전하를 K⁺·Ca²⁺·Na⁺ 같은 교환성 양이온이 상쇄하는데, 이 부위가 NH₄⁺·아민양이온 같은 극성·양이온성 가스종을 정전기적으로 끌어당깁니다. 양이온교환용량(CEC) 1.6–2.0 meq/g은 암모니아·아민계 악취 가스를 단순 물리흡착 이상으로(부분적 화학수착으로) 붙잡는 근거입니다. 클리놉틸로라이트는 수계에서 NH₄⁺에 대한 높은 선택성과 흡착용량(문헌상 수~수십 mg/g 범위, 조건 의존)이 잘 알려져 있고, 이 양이온교환 메커니즘이 기체상 암모니아·악취 제어로도 이어진다는 점이 악취 흡착 연구에서 확인됩니다(Cataldo 외, 2024). 다만 기체상 처리용량은 수계 값과 직접 비교할 수 없으므로 반드시 파과 시험으로 확정해야 합니다.

3) 비가연·내열 골격 — 열 안정성 700°C. 충진재 자체가 무기 알루미노실리케이트라 불연이고, 골격 구조가 약 700°C까지 안정하게 유지되며(Fundamental properties review, 2024) pH 3.0–10.0 범위에서 안정합니다. 따라서 흡착 포화 후 온도순환흡착(TSA) 방식의 가열 탈착으로 재생이 가능하고, 활성탄에서 우려되는 흡착열 축적에 의한 발열·자연발화(특히 케톤·고농도 VOC 흡착 시) 위험이 없습니다. KMIZEOLITE 클리놉틸로라이트는 순도 97%, 비중 1.89, 경도 4.0–5.0 Mohs로 충진·역세 과정에서 분진 발생과 미분화가 적어 고정층 충진재로서 기계적 내구성도 확보됩니다.

KMIZEOLITE 핵심 물성

항목	값
클리놉틸로라이트 순도	97%
양이온교환용량 (CEC)	1.6–2.0 meq/g
비표면적	40.0 m²/g
기공 직경	4.0–7.0 Å
pH 안정 범위	3.0–10.0
경도	4.0–5.0 Mohs
열 안정성	700°C
비중	1.89
벌크 밀도	45–54 lbs/ft³
인증	OMRI KMI-10365, FDA GRAS, TSCA, EN-71-3

연구로 확인된 흡착탑 충진재 성능 근거

흡착탑 충진재로서 클리놉틸로라이트의 거동은 가스상 흡착 연구에서 정량적으로 보고되어 있습니다. 도입 검토 시 아래 문헌의 수치를 기준점으로 삼을 수 있습니다.

• 가스상 흡착 공정의 위치 정립. Chemical Reviews(2022)에 실린 종설 "Zeolites in Adsorption Processes: State of the Art and Future Prospects"는 제올라이트가 분자체 기공과 골격 양이온을 활용해 CO₂·VOC·악취 가스를 선택적으로 포집하며, 압력순환흡착(PSA)·온도순환흡착(TSA) 방식으로 재생 가능한 산업 흡착제임을 정리합니다. 흡착탑 충진재 설계의 기본 원리(분자체 + 재생)를 뒷받침하는 1차 참고 종설입니다.
• CO₂ 포집 — 온도 의존성. Davarpanah 외(Journal of Environmental Management, 2020) "CO2 capture on natural zeolite clinoptilolite: Effect of temperature"는 천연 클리놉틸로라이트의 CO₂ 흡착이 발열 물리흡착이라 저온에서 더 유리하며, 온도 상승 시 흡착량이 감소함을 실험으로 보였습니다. 이는 흡착탑 운전 온도를 낮게 유지할수록 충진재 1회 충전당 처리량(파과까지의 시간)이 늘어난다는 설계 시사점을 줍니다.
• 악취 가스 흡착. Cataldo 외(Materials, 2024) "Odors Adsorption in Zeolites Including Natural Clinoptilolite"는 천연 클리놉틸로라이트가 황화수소·아민계 악취 물질을 포함한 냄새 성분을 흡착함을 비교 평가했습니다. 하수·축산·식품 공정 배기 악취 처리탑 충진재 검토의 직접 근거입니다.
• 소분자 VOC 흡착 — 포름알데히드. Kalantarifard 외(Terrestrial, Atmospheric and Oceanic Sciences, 2016) "Formaldehyde Adsorption into Clinoptilolite Zeolite"는 천연 클리놉틸로라이트가 대표적 실내 VOC인 포름알데히드를 흡착함을 보였습니다. 소분자 극성 VOC가 클리놉틸로라이트 기공에 포집된다는 가스상 직접 근거입니다.
• VOC 제거 — 활성탄과의 비교. Mobasser 외(Industrial & Engineering Chemistry Research, 2022) "Indoor Air Purification of VOCs Using Activated Carbon, Zeolite, and Organosilica"는 VOC 흡착에서 제올라이트가 활성탄·오가노실리카와 함께 유효한 흡착제로 비교 평가되며, 비가연성과 재생성 측면의 이점을 제시합니다. 활성탄 충진재 대체·혼합층 설계 검토 시 참고하세요.
• 실내 공기질 적용 종설. Sahin 외(Building and Environment, 2020) "Zeolite for indoor air quality: A review of environmental applications"는 제올라이트가 실내 VOC·악취·습도 제어용 흡착·필터 소재로 활용되는 사례를 종합합니다. 흡착탑·필터 충진재로서의 응용 범위를 정리한 참고 종설입니다.

위 수치는 인용 문헌의 실험·종설 조건에서 얻어진 값입니다. 실제 흡착탑은 가스 조성·온도·습도·공탑속도(SV)가 다르므로, 도입 전 실제 배기 가스로 파과 시험을 수행해 충진재의 처리용량을 확정해야 합니다.

흡착탑 충진재 적용 형태

아래는 흡착탑·스크러버 현장에서 클리놉틸로라이트 충진재가 검토되는 대표 형태입니다.

• 단독 충진층: 고정층 흡착탑 또는 드라이 스크러버에 입상 클리놉틸로라이트를 단일 충진하여 악취·VOC·CO₂를 포집하는 방식
• 활성탄 혼합/직렬 다층: 활성탄층 앞단에 클리놉틸로라이트층을 두어 수분·암모니아성 가스를 1차 제거하고, 후단 활성탄의 수명을 늘리는 방식
• 전처리 흡습층: 고습 배기에서 수분을 1차 흡착해 후속 흡착단의 경쟁 흡착 부하를 낮추는 방식
• 가열 재생형 운전: 흡착 포화 후 가열 탈착(TSA)으로 충진재를 재생해 반복 사용하는 방식
• 파일럿 컬럼 시험: 소량 입상 샘플로 실제 배기 가스의 파과 곡선·차압을 사전에 확인하는 방식

권장 입도 및 운전 조건

흡착탑 충진재에서 입도는 흡착 효율과 압력손실의 균형으로 정해집니다. 고정층에는 미분(100 mesh Powder)이 아니라 입상(granule)이 적합합니다. 입자가 작을수록 비표면적과 접촉이 늘어 흡착은 빨라지지만 층 차압이 급증하므로, 대용량 가스 처리탑일수록 굵은 입도를 씁니다. 일반적인 검토 기준은 다음과 같습니다.

• 대형 흡착탑·에어 스크러버(고풍량): Extra Coarse(4×8 mesh, 2.4–4.8mm) 또는 Coarse Granule(8×14 mesh, 1.4–2.4mm) — 차압을 낮춰 송풍기 부하를 줄임
• 중소형 탈취탑·정밀 처리단: Medium Granule(14×40 mesh, 0.4–1.4mm) — 흡착 접촉과 차압의 절충
• 공탑속도(SV)·접촉시간(EBCT): 가스가 충진층을 충분히 접촉하도록 비교적 낮은 SV로 설계하고, 빈상접촉시간(EBCT)을 충분히 확보합니다. SV가 높으면 물질전달대(MTZ)가 길어져 파과가 빨라지므로, 파일럿에서 SV·EBCT를 바꿔 가며 파과 곡선을 확인해 확정합니다
• 운전 온도: CO₂·VOC 물리흡착은 발열 반응이라 저온에서 유리(Davarpanah 외, 2020). 가열 탈착(TSA) 재생은 골격 안정 한계인 700°C 미만에서 수행하며, 통상 재생 온도는 대상 가스의 탈착에 필요한 최소 온도로 설정해 결정성 손상을 피합니다
• 수분 경쟁: 물 분자(약 2.6 Å)는 친수성 기공에 강하게 흡착되어 목표 가스와 경쟁하므로, 상대습도가 높으면 전처리 흡습층 또는 가스 가온(제습)으로 RH를 낮추는 설계가 유리합니다

아래 표는 KMIZEOLITE 제품군 전체 규격입니다. 흡착탑에는 입상 제품군(Medium~Extra Coarse)을 우선 검토하세요.

제품군	메시	입자 크기	대표 용도
Powder	100 mesh 이하	<150μm	포졸란, 사료, 분말 흡착
Fine Granule	30×50 mesh	0.3–0.6mm	수처리, 여과, 토양
Medium Granule	14×40 mesh	0.4–1.4mm	여과층, 깔짚, 바닥재
Coarse Granule	8×14 mesh	1.4–2.4mm	수영장, 제설, 대형 여과
Extra Coarse	4×8 mesh	2.4–4.8mm	충전층, 에어 스크러버

흡착탑 권장 입도: 입상(granule) 우선 — 고풍량 탑은 4×8/8×14 mesh, 정밀 처리단은 14×40 mesh. 미분(100 mesh)은 차압 과다로 고정층 비권장.

→ 메시 사이즈별 제품 보기 · 용도별 제품 선택 가이드

파일럿 테스트 및 현장 검토 포인트

흡착탑 충진재로 클리놉틸로라이트를 적용할 때 아래 항목을 반드시 함께 확인해야 합니다.

1. 가스 조성 파악: 목표 성분(VOC·악취·CO₂·NH₃), 농도, 유량, 온도, 상대습도를 측정합니다
2. 파과 시험: 실제 배기 가스로 컬럼 시험을 수행해 출구 농도가 상승하는 파과 시점과 충진재 처리용량(g/g)을 산정합니다
3. 차압 설계: 입도와 충진 높이에 따른 층 차압을 측정해 송풍기 용량·전력비와 균형을 맞춥니다
4. 습도 영향 평가: 고습 조건에서 수분 경쟁 흡착이 목표 성분 제거에 미치는 영향을 확인하고, 필요 시 전처리 흡습층을 검토합니다
5. 재생/교체 계획: 가열 탈착(TSA) 재생 가능성과 재생 후 용량 회복률, 또는 교체 주기·폐기 처리를 계획합니다
6. 분야 특이사항: 충진재는 비가연성이라 발화 위험이 없고 pH 3.0–10.0·700°C까지 안정합니다. CO₂·VOC 물리흡착은 저온 운전이 유리합니다(Davarpanah 외, 2020).

→ TDS (제품 데이터시트) 확인 · MSDS (안전보건자료) 확인

흡착탑 충진재 FAQ

활성탄 흡착탑을 클리놉틸로라이트로 그대로 대체할 수 있나요?

전부 대체하기보다 보완·혼합 구성을 권장합니다. 활성탄은 비극성 고분자 VOC 흡착에 강하고, 클리놉틸로라이트는 기공 4.0–7.0 Å의 분자체 효과와 CEC 1.6–2.0 meq/g로 암모니아·아민계 악취와 수분, CO₂ 같은 소극성·극성 가스에 강합니다. 활성탄층 전단에 클리놉틸로라이트층을 두어 수분·암모니아를 1차 제거하면 후단 활성탄 수명이 늘어납니다. 가장 큰 운전상 이점은 무기 광물이라 비가연성이고 발화 위험이 없다는 점입니다. 다만 흡착 대상과 용량은 반드시 파과 시험으로 확인해야 합니다.

고온·고습 배기에서도 흡착 성능이 유지되나요?

골격은 700°C까지, pH 3.0–10.0 범위에서 안정하므로 구조적으로는 고온·산성/염기성 가스에 견딥니다. 다만 수분이 많으면 물 분자(약 2.6 Å)가 기공에서 목표 성분과 경쟁 흡착을 일으켜 VOC·CO₂ 제거 효율이 떨어질 수 있습니다. Davarpanah 외(2020) 연구에서도 CO₂ 흡착은 저온에서 더 유리했습니다. 고습 현장에서는 전처리 흡습층을 두거나 운전 온도를 낮추는 설계가 효과적입니다.

충진재가 포화되면 재생해서 다시 쓸 수 있나요?

물리흡착이 주이므로 가열 탈착(TSA, 700°C 미만)으로 포집한 가스를 방출시켜 재생할 수 있습니다. 활성탄과 달리 비가연성이라 재생 중 발화 위험이 없는 것이 장점입니다. 재생 후 흡착용량 회복률은 대상 가스와 재생 온도에 따라 달라지므로, 반복 재생 사이클을 파일럿에서 측정해 교체 주기를 정하는 것이 바람직합니다.

흡착탑 입도와 차압은 어떻게 정하나요?

고풍량 대형 탑은 차압을 낮추기 위해 굵은 입상(4×8 또는 8×14 mesh)을, 정밀 처리단은 14×40 mesh를 검토합니다. 미분(100 mesh)은 흡착은 빠르지만 고정층 차압이 과도해 권장하지 않습니다. 충진 높이·입도별 차압을 파일럿에서 측정해 송풍기 용량·전력비와 균형을 맞추세요.

어떤 가스에 강하고 어떤 가스에 약한가요?

천연 클리놉틸로라이트는 골격 음전하와 CEC(1.6–2.0 meq/g)를 활용한 양이온교환으로 암모니아·아민계 악취 가스, 그리고 물·CO₂·포름알데히드 같은 소극성/극성 소분자에 강합니다. 반대로 골격이 음전하를 띠므로 음이온성 가스나 비극성 큰 분자(고분자 VOC·탄화수소)에는 미개질 상태에서 흡착력이 약합니다. 이런 성분은 활성탄이 유리하므로, 클리놉틸로라이트층(암모니아·수분 1차 제거)과 활성탄층(비극성 VOC)을 직렬로 두는 혼합 설계가 합리적입니다. 특정 비극성 VOC를 클리놉틸로라이트로 더 잡아야 한다면 양이온 계면활성제 개질(유기제올라이트)을 검토할 수 있습니다.

인증 자료가 있나요?

KMIZEOLITE는 OMRI Listed(KMI-10365), FDA GRAS(21 CFR 182.2729), TSCA 적합, EN-71-3 PASS 등 다수의 인증을 보유하고 있습니다. 인증자료 페이지에서 확인하세요.

문의 및 샘플 요청

흡착탑 충진재용 제올라이트 분야에 제올라이트 적용을 검토 중이시라면, 아래 채널을 통해 문의해 주세요.

• 샘플 요청
• 기술자료 문의
• 벌크 견적 요청

안내사항

흡착탑 충진재의 처리용량·파과 시점·차압은 가스 조성, 온도, 습도, 공탑속도에 따라 크게 달라집니다. 실제 적용 전에는 반드시 현장 배기 가스로 파과 시험을 수행해 충진재 용량과 교체·재생 주기를 확정해야 합니다. 클리놉틸로라이트는 모든 가스를 처리하는 만능 흡착제가 아니라, 비가연·재생성·내습 특성을 살려 활성탄 등 기존 흡착 공정을 보완·대체하는 소재로 이해하는 것이 적절합니다.
