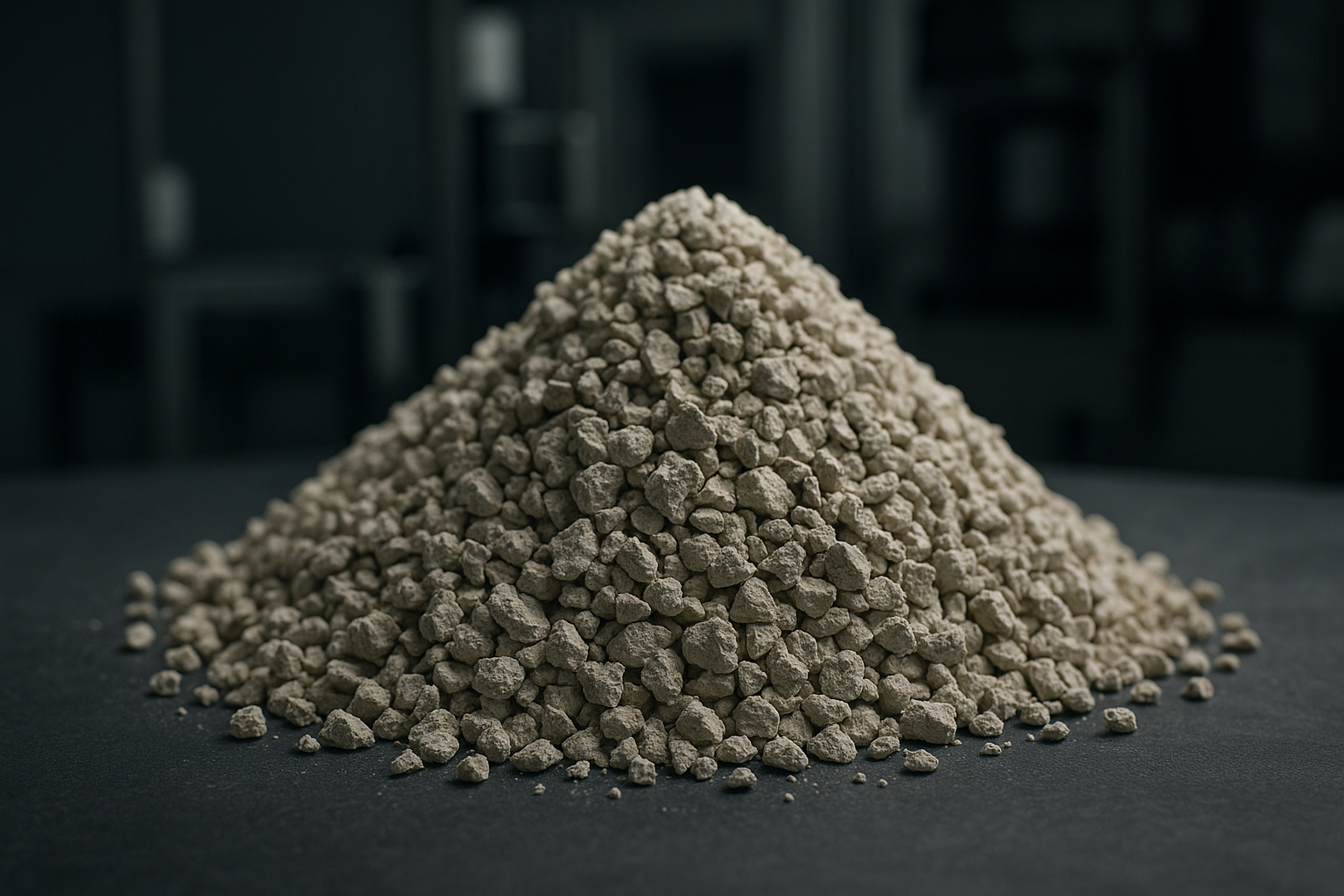

클린룸 공기정화용 제올라이트
클린룸 케미컬 필터 단(段)에서 천연 클리놉틸로라이트는 CEC 1.6–2.0 meq/g의 양이온교환 사이트로 암모니아·아민을 NH₄⁺ 형태로 잡고, 4.0–7.0 Å 친수성 기공으로 포름알데히드 같은 극성 저분자를 포착하는, 활성탄과는 다른 메커니즘의 보완 흡착재입니다. 이 페이지는 그 흡착 원리와 면속도·파과·습도·파티클 셰딩의 정량 검토 기준을 정리합니다.
클린룸 공기정화에서 무엇이 문제인가
반도체·디스플레이·바이오·정밀가공 라인의 클린룸은 입자(particulate)뿐 아니라 가스상 분자 오염물질(AMC, Airborne Molecular Contamination) 관리가 수율을 좌우합니다. AMC는 통상 산(Acid)·염기(Base)·응축성(Condensable)·도펀트(Dopant)의 4군으로 분류되는데, 이 페이지의 제올라이트는 그중 염기성(NH₃·아민)과 일부 응축성 극성 화합물(포름알데히드 등)을 주 타깃으로 합니다. 포토레지스트·현상·세정 공정과 빌딩 마감재·실런트에서 방출되는 이들 분자는 HEPA/ULPA 입자 필터로는 전혀 걸러지지 않고, 포토 영역에서는 미량의 NH₃(수 ppb 수준)만으로도 화학증폭형 레지스트(CAR) 표면에 T-topping·헤이즈(haze) 결함을 유발합니다.
이 때문에 외기조화장치(MAU)와 순환공조(FFU/Recirculation) 경로에는 입자 필터 뒤에 화학 흡착 필터(케미컬 필터) 단을 두어 ppb 수준의 가스상 오염을 제거합니다. 포토 베이의 NH₃ 관리 목표는 통상 1~10 ppb대(라인 사양에 따라 상이)로, 입구 농도 자체가 낮고 ppt~낮은 ppb대까지 출구 농도를 잡아야 하므로 흡착재의 저농도 흡착 친화도와 파과 거동이 핵심 변수가 됩니다. 흡착재 선택은 대상 분자의 분자량·극성·산염기성, 농도(ppb~ppm), 통과 면속도, 운전 상대습도, 그리고 흡착재 자체의 분진 발생(파티클 셰딩)에 좌우되므로, 소재 단계에서부터 클린룸 등급(ISO 14644 Class 1~7)에 맞춘 검토가 필요합니다.
왜 클린룸 케미컬 필터에 제올라이트가 검토되는가
천연 클리놉틸로라이트는 4.0–7.0 Å의 균일한 미세기공과 양이온교환 특성(CEC 1.6–2.0 meq/g)을 동시에 갖춰, 클린룸 가스상 오염 제어에서 활성탄을 보완하는 무기 흡착재로 검토됩니다. 활성탄이 비극성·고분자량 VOC를 분산력(소수성 표면)으로 잡는 반면, 제올라이트는 친수성 음전하 골격과 교환성 양이온(Ca²⁺·K⁺·Na⁺) 사이트를 통해 염기성·극성 분자를 정전기적으로 포착하는 데 유리합니다. 두 소재의 흡착 스펙트럼이 분자 극성에 따라 상보적으로 갈리기 때문에, 클린룸 현장에서는 단독 대체보다 병용이 일반적입니다.
흡착 메커니즘 — 분자별로 작동 원리가 다르다
제올라이트가 AMC를 잡는 경로는 대상 분자마다 다릅니다. 이 구분을 명확히 해야 흡착능·재생·파과를 올바르게 해석할 수 있습니다.
- 암모니아·아민(염기성) — 양이온교환: NH₃는 골격 표면 수분과 만나 NH₄⁺로 전환된 뒤, 골격 음전하를 상쇄하던 교환성 양이온과 자리를 바꾸는 이온교환으로 고정됩니다. 클리놉틸로라이트의 NH₄⁺ 교환 친화도가 높다는 점은 수처리·축산 분야에서 폭넓게 입증된 특성으로, 가스상에서도 동일한 사이트가 NH₃·저분자 아민 포집에 기여합니다.
- 포름알데히드 등 극성 저분자 — 물리·화학 흡착: HCHO(동역학 직경 약 4.5 Å)는 4.0–7.0 Å 기공에 진입 가능하며, 카르보닐의 쌍극자가 골격 양이온·실라놀과 정전기적으로 상호작용해 흡착됩니다. Kalantarifard 외(2016, TAO)는 천연 클리놉틸로라이트의 포름알데히드 흡착·제거 거동을 실험적으로 보고했습니다.
- 비극성·고분자 VOC — 활성탄 영역: 톨루엔·자일렌 등 비극성 분자는 친수성 제올라이트보다 활성탄의 소수성 표면에 유리하므로, 이 영역은 활성탄이 담당하도록 배합 설계합니다. Mobasser 외(2022, Ind. Eng. Chem. Res.)는 활성탄·제올라이트·오가노실리카를 실내 VOC 정화에서 비교해 소재별 흡착 우위가 화합물 극성에 따라 갈린다고 정리했습니다.
또한 700°C까지 견디는 열 안정성과 무기 골격 특성상 활성탄과 달리 자연 발화·산화 위험이 없고, 흡착 후 가열로 양이온교환·물리흡착 사이트를 일부 회복시키는 재생 운전이 가능해 무중단 클린룸 환경의 케미컬 매체로 적합성이 논의됩니다. Sahin 외(2020, Building and Environment)는 실내공기질 리뷰에서 제올라이트의 균일 기공이 VOC와 습도를 동시에 제어하는 이점을 정리했고, Cataldo 외(2024, Materials)는 천연 클리놉틸로라이트를 포함한 냄새·휘발성 화합물 흡착 거동을 검토했습니다. KMIZEOLITE의 천연 클리놉틸로라이트는 순도 97%, 비표면적 40.0 m²/g, pH 안정 범위 3.0–10.0으로 미국 네바다주 아마고사 밸리 광산에서 채굴·가공되며, 사료 섭취 외 일반 용도 기준 FDA GRAS(21 CFR 182.2729)·EN-71-3 등 저독성 인증을 보유해 클린 환경 적용 검토 시 안전성 근거로 활용됩니다.
활성탄 대비 — 어디서 갈리나
| 구분 | 천연 클리놉틸로라이트 | 활성탄(참고) |
|---|---|---|
| 주 흡착 기구 | 이온교환 + 극성/물리흡착 | 분산력(소수성 물리흡착) |
| 유리한 타깃 | NH₃·아민(염기성), 포름알데히드 등 극성 저분자 | 톨루엔 등 비극성·고분자 VOC |
| 골격 극성 | 친수성(고습 시 수분 경쟁) | 소수성 |
| 발화·산화 위험 | 무기 골격 — 없음 | 가연성(고농도·발열 주의) |
| 열 재생 | 가능(최대 700°C 안정) | 가능하나 소실·발화 관리 필요 |
| 분진 특성 | 입상 사용·후단 필터로 셰딩 관리 | 입상 사용·셰딩 관리 |
표의 활성탄 항목은 일반적 비교 참고치이며, 제올라이트는 대체재가 아니라 극성·염기성 영역을 분담하는 보완재로 이해하는 것이 적절합니다.
KMIZEOLITE 핵심 물성
| 항목 | 값 |
|---|---|
| 클리놉틸로라이트 순도 | 97% |
| 양이온교환용량 (CEC) | 1.6–2.0 meq/g |
| 비표면적 | 40.0 m²/g |
| 기공 직경 | 4.0–7.0 Å |
| pH 안정 범위 | 3.0–10.0 |
| 경도 | 4.0–5.0 Mohs |
| 열 안정성 | 700°C |
| 비중 | 1.89 |
| 벌크 밀도 | 45–54 lbs/ft³ |
| 인증 | OMRI KMI-10365, FDA GRAS, TSCA, EN-71-3 |
클린룸 공기정화용 제올라이트 적용 예시
아래는 클린룸 케미컬 필터·공조 경로에서 제올라이트가 검토되는 대표적인 적용 방식과, 함께 잡아야 하는 공정 파라미터입니다. 수치는 일반적 설계 범위이며 라인 사양에 따라 달라집니다.
- 케미컬 필터 충전층(MAU·FFU 후단): V-bank·패널형 케미컬 필터에 입상 제올라이트를 충전해 NH₃·아민 등 염기성 가스를 제거합니다. 설계 면속도는 통상 0.5~2.5 m/s, 충전층 접촉시간(EBCT)은 충전 깊이/면속도로 결정되며 깊이가 깊고 면속도가 낮을수록 파과까지의 여유가 커집니다. 입구 ppb가 낮은 포토 베이일수록 EBCT를 충분히 확보하는 설계가 유리합니다.
- 활성탄 혼합·층상 베드: 비극성 VOC는 활성탄, 극성·염기성(포름알데히드·NH₃·아민)은 제올라이트가 담당하도록 두 흡착재를 층상(공기 흐름 방향 분리) 또는 혼합 배합해 광역 흡착 스펙트럼을 확보합니다. 산성 AMC까지 잡아야 하면 별도 화학첨착(impregnated) 매체를 추가 단으로 둡니다.
- 웨이퍼 보관(FOUP·스토커) 보조: FOUP 내부·스토커 AMC 저감을 위한 소형 흡착 모듈에 접촉 면적이 큰 Fine Granule을 적용합니다. 밀폐 용적이 작아 면속도가 낮으므로 미세입상이 유리하나, 분말은 셰딩 위험으로 직접 노출 위치에는 피합니다.
- 재생형 운전: 흡착 포화 시 가열로 NH₄⁺·물리흡착 사이트를 일부 회복시켜 교체 주기를 늘립니다. 무기 골격이라 활성탄과 달리 발화·소실 위험이 낮아 재생 운전 설계 자유도가 높습니다.
- 파일럿 파과 평가: 실제 라인 공기를 우회시켜 파과(breakthrough) 곡선과 출구 ppb 농도를 측정한 뒤 본 적용 여부와 교체 주기를 결정합니다. 친수성 골격 특성상 운전 상대습도를 함께 기록해야 흡착능을 올바르게 환산할 수 있습니다.
권장 입도 및 제품 규격
클린룸 케미컬 필터에서는 압력손실과 분진 발생을 줄이기 위해 분말보다 입상(Granule) 제품이 충전층에 선호되며, FOUP·소형 모듈에는 접촉 면적이 큰 Fine Granule이 검토됩니다. 아래 표를 참고하여 풍속·압손 조건에 맞는 제품군을 선택하세요.
| 제품군 | 메시 | 입자 크기 | 대표 용도 |
|---|---|---|---|
| Powder | 100 mesh 이하 | <150μm | 포졸란, 사료, 분말 흡착 |
| Fine Granule | 30×50 mesh | 0.3–0.6mm | 수처리, 여과, 토양 |
| Medium Granule | 14×40 mesh | 0.4–1.4mm | 여과층, 깔짚, 바닥재 |
| Coarse Granule | 8×14 mesh | 1.4–2.4mm | 수영장, 제설, 대형 여과 |
| Extra Coarse | 4×8 mesh | 2.4–4.8mm | 충전층, 에어 스크러버 |
→ 메시 사이즈별 제품 보기 · 용도별 제품 선택 가이드
파일럿 테스트 및 현장 검토 포인트
클린룸 케미컬 필터에 제올라이트를 적용할 때 아래 항목을 반드시 함께 확인해야 합니다.
- 대상 오염물질·산염기 구분: 제거 대상이 NH₃·아민(염기성, 이온교환 영역)인지, 포름알데히드 등 극성 저분자(물리·화학흡착 영역)인지, 비극성 고분자 VOC(활성탄 영역)인지에 따라 제올라이트 단독·활성탄 병용·첨착 매체 추가를 결정합니다. 산성 AMC가 주 타깃이면 미개질 클리놉틸로라이트만으로는 부족하므로 별도 단을 두어야 합니다.
- 파과 시험(필수): 실제 라인 ppb 농도와 설계 면속도(0.5~2.5 m/s)에서 출구 농도가 관리 한계(예: 포토 베이 NH₃ 수 ppb)를 넘는 파과점을 측정해 흡착능·교체 주기를 산정합니다. 입구 농도가 낮을수록 파과까지 시간이 길어 단기 시험만으로는 수명을 과소·과대 추정하기 쉬우므로 충분한 노출 시간을 확보합니다.
- EBCT·압력손실·풍량: 입도별 충전층 차압과 접촉시간(EBCT)을 측정해 공조 팬 부하와 클린룸 차압(양압) 유지 영향을 평가합니다. 입도를 키우면 차압은 낮아지나 단위 부피당 접촉 면적이 줄어 파과가 빨라지는 트레이드오프를 함께 봅니다.
- 파티클 셰딩: ISO 14644 등급 유지를 위해 흡착재 자체의 분진 발생량을 확인하고, 입상 제품을 사용하며 필요 시 후단 입자 필터를 배치합니다. 분말(100 mesh)은 직접 노출 위치에 부적합합니다.
- 습도 영향(중요): 친수성 골격 특성상 고습 환경에서는 수증기가 흡착 사이트를 경쟁 점유해 NH₃·HCHO 흡착능이 떨어질 수 있습니다. 운전 상대습도를 파과 시험 조건에 반드시 포함하고, 필요 시 전단 제습과 연계해 평가합니다.
- 재생·교체 운전: 700°C 열 안정성으로 가열 재생이 가능하고, 무기 골격이라 활성탄과 달리 발화·산화 위험이 낮아 무중단 클린룸 운전에 유리합니다. 재생 시 회복률은 분자·온도에 따라 다르므로 재생 후 흡착능을 재측정해 교체 기준을 정합니다.
→ TDS (제품 데이터시트) 확인 · MSDS (안전보건자료) 확인
클린룸 FAQ
클린룸 공기정화에 제올라이트가 활성탄을 대체하나요?
완전 대체보다는 보완 관계로 검토됩니다. 작동 기구가 다르기 때문입니다. 활성탄은 소수성 표면의 분산력으로 비극성·고분자 VOC(톨루엔 등)에 강하고, 제올라이트는 4.0–7.0 Å 균일 기공과 양이온교환(CEC 1.6–2.0 meq/g)으로 NH₃·아민 등 염기성 가스와 포름알데히드 같은 극성 저분자에 유리합니다. Mobasser 외(2022, Industrial & Engineering Chemistry Research)는 소재별 흡착 우위가 화합물 극성에 따라 갈린다고 보고했으며, 실무에서는 층상·혼합 배합으로 함께 사용하는 경우가 많습니다.
제올라이트가 암모니아와 포름알데히드를 같은 원리로 잡나요?
아닙니다. 암모니아·아민은 표면 수분에서 NH₄⁺로 전환된 뒤 골격 음전하를 상쇄하던 교환성 양이온(Ca²⁺·K⁺·Na⁺)과 자리를 바꾸는 이온교환으로 고정되고, 포름알데히드(동역학 직경 약 4.5 Å)는 기공에 진입해 카르보닐 쌍극자가 골격과 정전기적으로 상호작용하는 물리·화학흡착으로 잡힙니다. Kalantarifard 외(2016, TAO)는 천연 클리놉틸로라이트의 포름알데히드 흡착·제거 거동을 실험적으로 제시했습니다. 다만 실제 ppb 농도·면속도·상대습도에서의 흡착능은 라인별로 다르므로 도입 전 파과 시험이 필요합니다.
고습 환경에서도 흡착능이 유지되나요?
친수성 골격 특성상 고습에서는 수증기가 흡착 사이트를 경쟁 점유해 NH₃·포름알데히드 흡착능이 떨어질 수 있습니다. Sahin 외(2020, Building and Environment)도 제올라이트가 VOC와 습도를 동시에 다루는 매체임을 정리했습니다. 따라서 운전 상대습도를 파과 시험 조건에 반드시 포함하고, 필요 시 전단 제습과 연계해 평가하는 것이 바람직합니다.
어떤 입도(메시)가 적합한가요?
케미컬 필터 충전층은 압력손실과 분진을 줄이기 위해 Coarse~Fine Granule(8×14~30×50 mesh)을, FOUP·소형 흡착 모듈은 접촉 면적이 큰 Fine Granule(30×50 mesh)을 검토합니다. 입도를 키우면 차압은 낮아지나 접촉 면적이 줄어 파과가 빨라지므로 EBCT와 함께 균형을 잡습니다. 분말(100 mesh)은 분진 발생 때문에 클린룸 직접 적용에는 권장되지 않습니다.
흡착재가 클린룸 입자 등급을 오염시키지 않나요?
제올라이트는 무기 광물 흡착재로 ISO 14644 등급 유지를 위해 파티클 셰딩 평가가 필요합니다. 입상 제품을 사용하고 후단에 입자 필터를 배치하면 분진 영향을 최소화할 수 있습니다. KMIZEOLITE는 EN-71-3 PASS와 FDA GRAS(사료 섭취 외 일반 용도 기준 21 CFR 182.2729) 등 저독성 인증을 보유해 안전성 근거 자료로 활용할 수 있습니다.
테스트용 샘플을 받을 수 있나요?
네, KMIZEOLITE는 실제 적용 검토를 위한 샘플 제공을 지원합니다. 샘플 요청 페이지에서 대상 오염물질(암모니아·포름알데히드 등)과 희망 입도를 남겨주세요.
문의 및 샘플 요청
클린룸 공기정화용 제올라이트 분야에 제올라이트 적용을 검토 중이시라면, 아래 채널을 통해 문의해 주세요.
안내사항
현장 조건, 규정, 시험 결과에 따라 적용 여부가 달라질 수 있습니다. 실제 적용 전에는 반드시 현장 조건에 맞는 시험 검토가 선행되어야 합니다. 제올라이트는 해당 분야의 만능 해결책이 아니라, 기존 공정을 보조하는 소재로 이해하는 것이 적절합니다.
